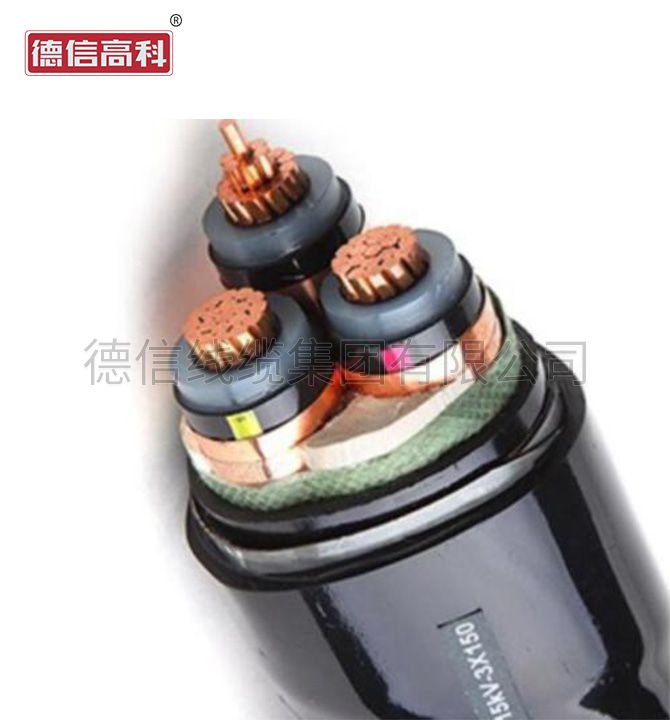

高壓電力電纜

執行標準

GB/T12706.1~12706.3—2008額定電壓1KV（Vm=1.2KV）到35KV（Vm=40.5KV）擠包絕緣電力電纜。

產品應用

本產品適用于固定敷設在交流50HZ、額定電壓3.6/6KV—26/35KV的電力輸配電線路上作輸送電能用。

立即咨詢

產品詳情

使用特性

1）電纜導體的最高額定溫度為90℃。

2）短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃。

3）敷設電纜時的環境溫度應不低于0℃，電纜安裝時的最小彎曲半徑。

項目	單芯電纜		三芯電纜
項目	無鎧裝	有鎧裝	無鎧裝	有鎧裝
安裝時的電纜最小彎曲半徑	20D	15D	15D	12D
靠近連接盒和終端的電纜最小彎曲半徑（但彎曲要小心控制，如采用成型導板）	15D	12D	12D	10D
注：D為電纜外徑

產品性能

1）電纜主要技術性能指標參數見表1。

2）導體直流電阻見附錄A。

3）電力電纜電容、電感、電抗見附錄D。

表1 電纜技術性能指標參數

額定電壓KV	3.6/6	6/6 6/10	8.7/10 8.7/15	26/35
局部放電試驗	1.73U0下，試驗靈敏度下無可視放電
工頻5min耐壓試驗	12.5	21	30.5	91

產品命名

1）電纜型號用字母及數字含義

T .............................................................. 銅導體（省略）

L ............................................................... 鋁導體

YJ .............................................................. 交聯聚乙烯

V ............................................................... 聚氯乙烯

Y ............................................................... 聚乙烯

鎧裝代號

2 ............................................................... 雙鋼帶鎧裝

3 ............................................................... 細圓鋼絲鎧裝

4 ............................................................... 粗圓鋼絲鎧裝

6 ............................................................... （雙）非磁性金屬帶鎧裝

7 ............................................................... 非磁性金屬絲鎧裝

外護套代號

2 ............................................................... 聚氯乙烯外護套

3 ............................................................... 聚乙烯外護套

4 ............................................................... 彈性體外護套

2）電纜型號用字母及數字含義

產品用型號、規格和標準標號表示

示例：鋼芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜，額定電壓8.7/15KV，3芯標稱截面240mm2，表示為：YJV22—8.7/15 3X240 GB/T12706.2-2008。

產品型號（見表2）

表2 產品型號

型號		產品名稱	使用范圍環境
銅芯	鋁芯	產品名稱	使用范圍環境
YJV	YJLV	交聯聚乙烯絕緣聚氯乙烯護套電力電纜	室內、隧道、管道、電纜溝等室內、隧道、管道、電纜溝、地下直埋，可承受機械壓力
YJY	YJLY	交聯聚乙烯絕緣聚烯烴護套電力電纜
YJV22	YJLV22	交聯聚乙烯絕緣聚鋼帶鎧裝氯乙烯護套電力電纜
YJV23	YJLV23	交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜
YJV32	YJLV32	交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜	有落差或垂直敷設，可承受機械拉力
YJV33	YJLV33	交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜
YJV42	YJLV42	交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜
YJV43	YJLV43	交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套電力電纜

絕緣標稱厚度（見表3）

表3 交聯聚乙烯（XLPE）絕緣標稱厚度

導體標稱截面（mm2）

額定電壓U0/U（Um）下的絕緣厚度

3.6/6(7.2)KV

3.6/6(7.2)6/10(12)KV

8.7/10(12)KV8.7/15(17.8)KV

12/20(24)KV

18/30(36)KV

21/35(40.5)KV

26/35(40.5)KV

50-185

240

300

400

500-1000

2.5

2.6

2.8

3.0

3.2

—

3.4

—

4.5

—

5.5

—

8.0

—

9.3

—

10.5

產品規格（見表4）

表4 產品規格

型號

芯數

額定電壓（KV）

3.6/6，6/6

6/10，8.7/10

8.7/15-12/20

18/20-26/35

標稱截面（mm2）

YJV

YJY

YJV32

YJV33

YJV42

YJV43

YJLV

YJLY

YJLV32

YJLV33

YJLV42

YJLV43

25-120

025-1200

25-1200

35-1200

50-1200

YJV

YJY

YJV22

YJV23

YJV32

YJV33

YJV42

YJV43

YJLV

YJLY

YJLV22

YJLV23

YJLV32

YJLV33

YJLV42

YJLV43

25-40

025-400

25-400

35-400

50-400

規格尺寸及重量（規格尺寸及重量見表5~12）

表5 3.6/6KV交聯聚乙烯絕緣電力電纜

標稱截面（mm2）	YJV YJLV						YJV22 YJLV22
	3.6/6KV
	單芯			三芯			三芯
	計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）
	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯
25	18.8	576	421	36.6	1745	1277	42.8	2769	2301
35	19.8	692	475	39.0	2125	1469	45.2	3210	2554
50	21.1	860	551	42.0	2671	1735	48.2	3833	2897
70	22.8	1084	651	45.8	3395	2085	52.0	4656	3345
95	24.4	1350	761	49.5	4252	2474	55.9	5632	3854
120	25.8	1610	867	52.7	5093	2847	59.1	6557	4311
150	27.4	1919	991	56.5	6119	3311	62.7	7653	4845
185	29.2	2286	1141	60.2	7265	3902	66.4	8895	5432
240	31.8	2860	1374	65.8	9092	4599	72.0	10865	6372
300	34.7	3496	1639	71.8	11123	5507	79.0	13230	7615
400	40.0	4613	2137	—	—	—	—	—	—
500	44.0	5700	2605	—	—	—	—	—	—
630	47.6	6994	3094	—	—	—	—	—	—

表6 3.6/6KV交聯聚乙烯絕緣細/粗鋼絲鎧裝電力電纜

標稱截面mm2	YJV32 YJLV32						YJV42 YJLV42
	3.6/6KV
	單芯			三芯			單芯			三芯
	計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）
	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯
25	26.2	1565	1410	46.0	4003	3535	30.4	2599	2444	49.2	5289	4821
35	27.2	1727	1510	49.9	5080	4425	31.4	2799	2582	51.6	5789	5143
50	28.5	1955	1645	52.9	5849	4913	32.9	3092	2782	54.6	6685	5749
70	30.4	2269	1836	56.7	6805	5495	34.6	3460	3027	58.6	7681	6371
95	32.0	2609	2021	60.4	7956	6177	36.4	3878	3290	62.3	8887	7109
120	33.6	2948	2205	63.6	8958	6711	37.8	4258	3515	65.5	9969	7723
150	36.4	3670	2741	67.2	10252	7445	39.6	4721	3793	69.1	11320	8512
185	38.0	4115	2970	71.1	11657	8194	41.2	5214	4068	72.8	12711	9248
240	40.6	4828	3342	76.7	13862	9370	43.8	5998	4512	78.4	15010	10518
300	43.5	5616	3759	83.7	16503	10887	46.7	6865	5008	85.4	17783	12168
400	50.0	7611	5135	—	—	—	51.7	8400	5924	—	—	—
500	54.3	8986	5891	—	—	—	56.0	9843	6748	—	—	—
630	56.1	10298	6399	—	—	—	60.0	11433	7533	—	—	—

表7 6/6~6/10KV交聯聚乙烯絕緣（鋼帶鎧裝）電力電纜

標稱截面（mm2）	YJV YJLV						YJV22 YJLV22
	6/6KV 6/10KV
	單芯			三芯			三芯
	計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）
	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯
25	20.1	646	491	41.1	2047	1549	47.3	3155	2687
35	21.7	765	548	43.3	2392	1737	49.7	3610	2955
50	23.0	937	628	46.3	2956	2020	52.7	4252	3316
70	24.7	1166	732	50.4	3725	2414	56.6	5102	3791
95	26.3	1435	847	54.0	4603	2824	60.2	6073	4295
120	27.7	1699	957	57.2	5463	3217	63.4	7016	4770
150	29.5	2026	1098	60.9	6489	3681	67.1	8137	5329
185	31.1	2386	1241	64.5	7654	4191	70.7	9395	5932
240	33.5	2956	1470	69.7	9471	4979	76.9	11521	7028
300	35.9	3572	1715	74.6	11404	5788	82.0	13626	8011
400	40.5	4671	2195	81.9	14593	7106	89.5	17034	9547
500	44.4	5732	2637	—	—	—	—	—	—
630	48.0	7029	3129	—	—	—	—	—	—

表8 6/6~6/10KV交聯聚乙烯絕緣細/粗鋼線鎧裝電力電纜

標稱截面mm2	YJV32 YJLV32						YJV42 YJLV42
	6/6KV 6/10KV
	單芯			三芯			單芯			三芯
	計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）
	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯
25	28.1	1723	1568	51.8	5101	4633	32.3	2832	2677	53.7	5920	5452
35	29.1	1888	2671	54.2	5648	4992	33.5	3049	2833	56.1	6444	5789
50	30.6	2133	1823	57.2	6343	5498	34.8	3332	3023	59.1	7349	6413
70	32.3	2440	2006	61.1	7413	6103	36.7	3721	3288	63.0	8345	7035
95	34.1	2798	2210	64.9	8611	6832	38.3	4128	3540	66.6	9570	7792
120	36.7	3468	2725	68.1	9632	7386	39.9	4529	3786	69.8	10671	8425
150	38.3	3873	2945	71.8	10952	8144	41.5	4981	4052	73.5	12044	9237
185	40.1	4340	3195	75.4	12346	8883	43.3	5496	4351	77.3	13486	10023
240	42.5	5039	3553	81.6	14696	10204	45.7	6260	4775	83.5	16036	11544
300	44.7	5765	3908	—	—	—	47.9	7051	5194	88.4	18340	12725
400	50.8	7728	5252	—	—	—	52.5	8531	6055	—	—	—
500	54.7	9049	5954	—	—	—	56.4	9913	6818	—	—	—
630	58.3	10585	6685	—	—	—	60.2	11531	7631	—	—	—

表9 8.7/10~8.7/15KV交聯聚乙烯絕緣（鋼帶鎧裝）電力電纜

標稱截面（mm2）	YJV YJLV						YJV22 YJLV22
	8.7/10KV 8.7/15KV
	單芯			三芯			三芯
	計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）
	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯
25	23.1	740	585	46.4	2361	1893	52.8	3660	3192
35	24.1	862	646	48.8	2772	2116	55.0	4109	3454
50	25.4	1039	729	51.8	3357	2421	58.0	4771	3835
70	27.1	1273	840	55.6	4131	2821	62.0	5671	4360
95	28.9	1561	973	59.3	5036	3257	65.7	6672	4894
120	30.3	1830	1087	62.5	5919	3672	68.9	7639	5393
150	32.1	2165	1236	66.4	6998	4190	72.6	8787	5979
185	33.7	2530	1385	70.0	8189	4726	77.2	10247	6784
240	36.1	3110	1624	75.1	10043	5551	82.3	13045	8553
300	38.5	3736	1879	80.1	12013	6379	87.5	15244	9629
400	43.1	4853	2377	87.6	15294	7807	96.4	18817	11329
500	47.0	5930	2835	—	—	—	—	—	—
630	50.6	7240	3341	—	—	—	—	—	—

表10 8.7/10~8.7/15KV交聯聚乙烯絕緣細/粗鋼絲鎧裝電力電纜

標稱截面mm2	YJV32 YJLV32						YJV42 YJLV42
	8.7/10KV 8.7/15KV
	單芯			三芯			單芯			三芯
	計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）		計算外徑mm	計算重量（KG/KM）
	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯	計算外徑mm	銅芯	鋁芯
25	30.7	1939	1784	57.3	5840	5372	34.9	3140	2986	59.2	6755	6287
35	31.7	2107	1890	59.7	6404	5749	35.9	3348	3131	61.6	7296	6941
50	33.2	2358	2048	62.7	7213	6277	37.4	3651	3341	64.6	8122	7186
70	34.9	2671	2238	66.5	8218	6908	39.3	4048	3614	68.4	9247	7936
95	37.7	3372	2784	70.2	9352	7574	40.9	4461	3873	72.1	10500	8722
120	39.3	3737	2994	73.4	10460	4214	42.5	4868	4125	75.3	11624	9378
150	40.9	4148	3220	77.3	11838	9030	44.1	5326	4398	79.0	13024	10216
185	42.7	4622	3477	81.9	13482	10019	45.9	5849	4704	83.8	14758	11295
240	44.9	5311	3825	—	—	—	48.1	6602	5116	88.7	16951	12459
300	48.8	6652	4895	—	—	—	50.5	7421	5564	93.9	19436	13820
400	53.4	8078	5602	—	—	—	55.1	8920	6444	—	—	—
500	57.3	9414	6319	—	—	—	59.0	10317	7222	—	—	—
630	60.9	10964	7065	—	—	—	62.6	11924	8024	—	—	—

表11 26/35KV單芯交聯聚乙烯絕緣電力電纜

芯數及標稱截面	YJV YJLV			芯數及標稱截面	YJV YJLV
	26/35KV				26/35KV
	計算外徑	計算重量（kg/km）			計算外徑	計算重量（kg/km）
	計算外徑	銅芯	鋁芯		計算外徑	銅芯	鋁芯
1X50	41.2	1967	1657	1X240	51.6	4304	2810
1X70	42.9	2243	1809	1X300	54.3	4991	3134
1X95	44.7	2576	1988	1X400	57.7	6095	3618
1X120	46.1	2880	2137	1X500	64.0	7411	4316
1X150	47.9	3260	2331	1X630	67.6	8793	4894
1X185	49.7	3686	2541

表12 26/35KV三芯交聯聚乙烯絕緣電力電纜

芯數及標稱截面（mm2）	YJV YJLV			YJV22 YJLV22
	26/35KV
	計算外徑	計算重量(kg/km)		計算外徑	計算重量（kg/km）
	計算外徑	銅芯	鋁芯	計算外徑	銅芯	鋁芯
3X50	87.9	6819	5883	90.9	10271	9335
3X70	91.8	7773	6463	94.9	11480	10169
3X95	95.2	9010	7232	98.8	12752	10974
3X120	98.9	10003	7757	102.0	13932	11686
3X150	102.1	11337	8529	105.8	15358	12550
3X185	107.3	13314	9851	110.3	16927	13464
3X240	111.5	14675	10183	114.8	19252	14760
3X300	115.0	16935	11319	120.2	21786	16170
3X400	116.0	20177	12690
