產品命名

1）電纜型號用字母及數字含義

J ................................................................鋼芯絞合

F ................................................................防腐

G1和G1B .................................................普通強度鍍鋅鋼線

G2A和G2B ...............................................高強度鍍鋅鋼線

G3A ............................................................特高強度鍍鋅鋼線

2）產品表示方法：

產品用型號，規格和標準標號表示。

a) JL-500-37由37根硬鋁線絞制成的鋁絞線，其標稱截面為500mm2。

b) JL/G1A-500/35-45/7由45根硬鋁線和7根A級鍍層普通強度鍍鋅鋼線絞制成的鋼芯鋁絞線，截面為500mm2，鋼的標稱截面35mm2。

c) JL1A-250-19由19根A級鍍層普通強度鍍鋅鋼線絞制成的鍍鋅鋼絞線，鋼線的標稱截面為250mm2。

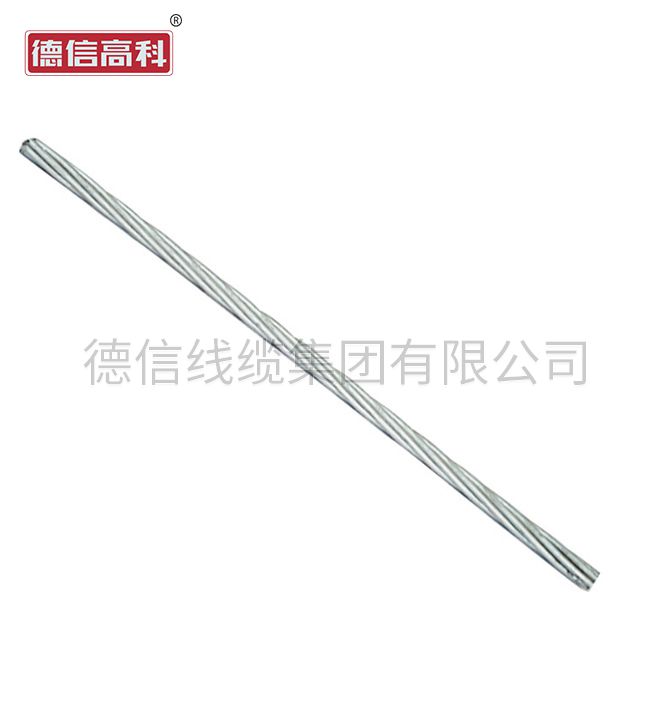

產品概述

鋼絞線是由多根鋼絲絞合構成的鋼鐵制品，碳鋼表面可以根據需要增加鍍鋅層、鋅鋁合金層、包鋁層(aluminum clad)、鍍銅層、涂環氧樹脂(epoxy coated)等。

產品分類

（1）按照用途分類

預應力鋼絞線、（電力用）鍍鋅鋼絞線及不銹鋼絞線，其中預應力鋼絞線涂防腐油脂或石蠟后包HDPE后稱為無粘結預應力鋼絞線(unbonded steel strand)，預應力鋼絞線也有鍍鋅或鍍鋅鋁合金鋼絲制成的。

（2）按照材料特性分類

鋼絞線、鋁包鋼絞線及不銹鋼絞線。

（3）按照結構分類

預應力鋼絞線根據鋼絲根數可分為7絲、2絲、3絲和19絲，最常用的是7絲結構。

電力用的鍍鋅鋼絞線及鋁包鋼絞線也根據鋼絲數量分為2、3、7、19、37等結構，最常用的是7絲結構。

（4）按表面涂覆層分類

可以分為（光面）鋼絞線、鍍鋅鋼絞線、涂環氧鋼絞線、鋁包鋼絞線、鍍銅鋼絞線、包塑鋼絞線等

產品制造

制造過程分為單絲制造和絞線制造，制作單絲時采用（冷）拉絲技術，根據

鋼絞線相關(7張)

產品的不同材料可以是高碳鋼盤條、不銹鋼盤條或中低碳鋼盤條，如果需要鍍鋅，應在單絲上進行電鍍或熱鍍處理。絞線制造過程中采用絞線機將多根鋼絲絞合成產品，預應力鋼絞線還需要在成形后連續進行穩定化處理，最終產品一般收在工字輪上或按無軸卷(reel-less)完工。

產品應用

鍍鋅鋼絞線通常指用于承力索(messenger wire)、拉線(guy wire)、加強芯(core wire or strength member)等，也可以作為架空輸電的地線（earth wire/ground wire）、公路兩邊的阻攔索(barrier cable)或建筑結構中的結構索(structure cable)。預應力鋼絞線中常用的預應力鋼絞線為無鍍層的低松弛預應力鋼絞線(uncoated steel strand for prestressed concrete)，也有鍍鋅的(galvanized)，常用于橋梁、建筑、水利、能源及巖土工程等，無粘結預應力鋼絞線(unbonded steel strand or monostrand)常用于樓板、地基工程等。

鋼絞線張拉值計算

鋼絞線預應力張拉施工設計控制張拉力，是指預應力張拉完成后鋼絞線在錨夾具前的拉力。因此，在鋼絞線預應力張拉理論伸長量計算時，應以鋼絞線兩頭錨固點之間的距離作為鋼絞線的計算長度，但在預應力張拉時鋼絞線的控制張拉力是在千斤頂工具錨處控制的，故為控制和計算方便，一般以鋼絞線兩頭錨固點之間的距離，再加上鋼絞線在張拉千斤頂中的工作長度，作為鋼絞線預應力張拉理論伸長量的計算長度。在鋼絞線預應力張拉時,鋼絞線的外露部分，大部分被錨具和千斤頂所包裹，鋼絞線的張拉伸長量無法在鋼絞線上直接測量，故只能用測量張拉千斤頂?shù)幕钊谐?，?jì)算鋼絞線的張拉伸長值，但同時還應減掉鋼絞線張拉全過程的錨塞回縮量。鋼絞線的承載能力應為總牽引力的4-6倍。
