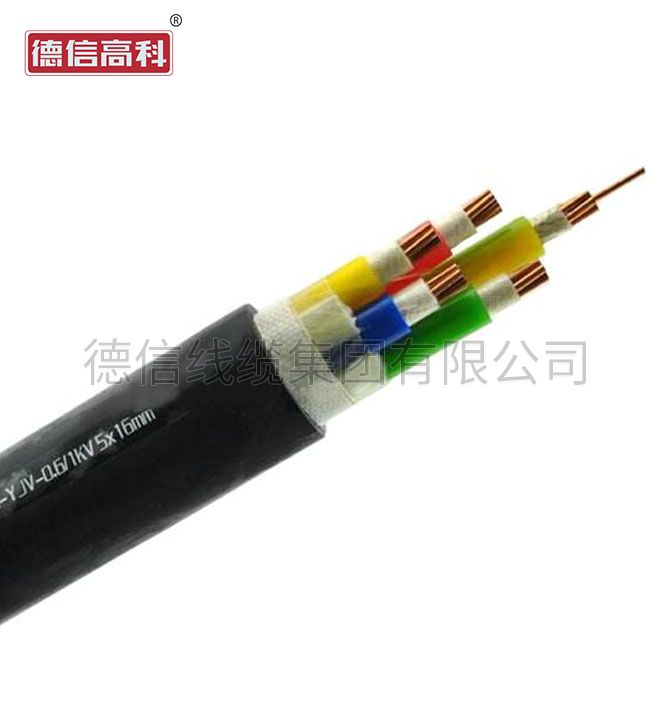

NH耐火系列

耐火電纜是指在火焰燃燒情況下能夠保持一定時間安全運行的電纜。我國國家標準GB12666.6(等IEC331)將耐火試驗分A、B兩種級別，A級火焰溫度950~1000℃，持續供火時間90min，B級火焰溫度750~800℃，持續供火時間90 min，整個試驗期間，試樣應承受產品規定的額定電壓值。耐火電纜廣泛應用于高層建筑、地下鐵道、地下街、大型電站及重要的工礦企業等與防火安全和消防救生有關的地方，例如，消防設備及緊急向?qū)舻葢?yīng)急設施的供電線路和控制線路

立即咨詢

產品詳情

基本信息

中文名稱：耐火電纜

外文名稱：NH

執行標準：GB/T19666-2005

工作溫度：90℃

試驗方法：GB/T 19216

使用條件

1.交流額定電壓:U。/U(V系列:600/1000V，K系列:450/750V，B系列:450/750V)。

2.電纜最高長期工作溫度

(1)阻烯聚氟乙烯絕緣及護套:70℃和105℃兩種;交聯聚乙烯絕緣:90℃;

(2)氟塑料絕緣和護套:220℃和260℃兩種;氟塑料絕緣和105℃阻燃聚氟乙烯護套:90℃和125℃兩種。

(3)低鹵低煙阻燃PVC絕緣和護套:70℃;無鹵低煙阻燃聚烯烴絕緣和護套:90℃和125℃兩種。

3.最低環境溫度:

(1)阻燃聚氯乙烯絕緣和護套:固定敷設-40℃;非固定敷設-15℃;

(2)氟塑料絕緣和護套:固定敷設-60℃;非固定敷設-20℃;

4.電纜安全敷設溫度不應低于0℃。

5.耐火特性:

符合IEC331規定符合GB12666.6規定

火焰溫度 750℃ 火焰溫度 950℃-1000℃ 火焰溫度 750℃-800℃

燃燒時間 3h 燃燒時間90min 燃燒時間90min

冷卻時間 21h 附加電壓額定電壓附加電壓額定電壓

附加電壓額定電壓附加電流 3A 附加電流 3A

附加電流 3A A類 B類

6.敷設推薦的允許彎曲半徑:非鎧裝、編織屏蔽電纜應不小于電纜外徑的6倍;

鋼帶鎧裝電纜應不小于電纜外徑的12倍;

氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍。

常見型號

型號	名稱	備注
NA-YJV/NB-YJV	交聯聚乙烯絕緣聚氯乙烯護套A(B)類耐火電力電纜	可敷設在對耐火有要求的室內、隧道及管道中。
NA-YJV22/NB-YJV22	交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B)類耐火電力電纜	適宜對耐火有要求時埋地敷設，不適宜管道內敷設
WDNA-YJY/WDNB-YJY	交聯聚乙烯絕緣聚烯烴護套A(B)類無鹵低煙耐火電力電纜	可敷設在對無鹵低煙且耐火有要求的室內、隧道及管
WDNA-YJY23/WDNB-YJY23	交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套A(B)類無鹵低煙耐火電力電纜	適宜對無鹵低煙且耐火有要求時埋地敷設，不適宜管道內敷設。

型號含義

代號	名稱
Za	阻燃
ZA	阻燃A類
ZB	阻燃B類
ZC	阻燃C類
ZDb	阻燃D類
省略	有鹵
W	無鹵
D	低煙
U	低毒
N	耐火
NJ	耐火加沖擊
NS	耐火加噴水
	a Z為單根阻燃，僅用于基材不含鹵素的產品?；暮u素的，Z省略。 b ZD為成束燃燒D類，適用于外徑不大于12mm即較細的產品。

分類

在中國普通耐火電纜分為A類和B類:B類電纜能夠在750℃~800℃的火焰中和額定電壓下耐受燃燒至少90min而電纜不被擊穿(即3A保險絲不熔斷)。在改進耐火層制造工藝和增加耐火層等方法的基礎上又研制了A類耐火電纜，它能夠在950℃~1 000℃的火焰中和額定電壓下耐受燃燒至少90min而電纜不被擊穿(即3A保險絲不熔斷)。A類耐火電纜的耐火性能優于B類。另外，礦物絕緣電纜是耐火電纜中性能較優的一種，它是由銅芯、銅護套、氧化鎂絕緣材料加工而成的，簡稱MI(minerl insulated cables)電纜。該電纜完全由無機物構成耐火層，而普通耐火電纜的耐火層是由無機物與一般有機物復合而成，因此MI電纜的耐火性能較普通耐火電纜更優且不會因燃燒而分解產生腐蝕性氣體。MI電纜具有良好的耐火特性且可以長期工作在250℃高溫之下，同時還有防爆、耐腐蝕性強、載流量大、耐輻射、機械強度高、體積小、重量輕、壽命長、無煙的特點。但價格貴、工藝復雜、施工難度大，在油灌區、重要木結構公共建筑、高溫場所等耐火要求高且經濟性可以接受的場合，可采用這種耐火性能好的電纜。
