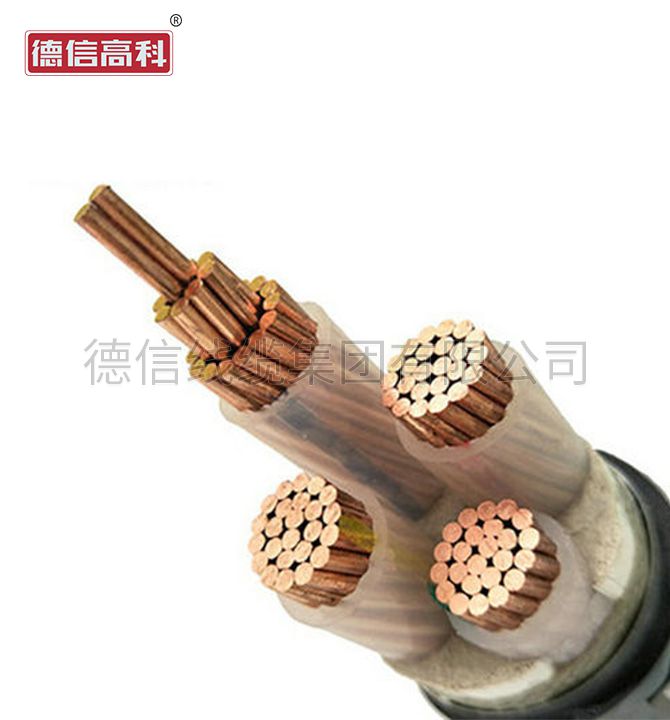

YJV

執行標準

GB/T12706.1-2008額定電壓1KV（Um=1.2KV）和3KV（Um=3.6KV）電纜

產品應用

本產品適用于固定敷設在交流50HZ、額定電壓0.6/1KV及以下的電力輸配電線路上作輸送電能用。

立即咨詢

產品詳情

使用特性

1）電纜導體的最高額定溫度為90℃。

2）短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃，過載溫度不超過130℃。

3）敷設電纜時的環境溫度應不低于0℃，其最小彎曲直徑不小于下列規定：

單芯電纜20D（mm）,有鎧裝電纜15D。

多芯電纜15D（mm），有鎧裝電纜12D。

其中：D—代表電纜實際外徑。

產品性能

1）電纜主要技術性能指標參數見表1。

2）電力電纜電容、電感、電抗見附表D。

表1 電纜主要技術性能指標參數

序號	項目	單位	指標
1	導體直流電阻	Ω/Km	見附錄A
2	絕緣電阻常數（90℃，最小）	MΩ/Km	3.67
3	交流電壓實驗試驗電壓實驗時間實驗結果	KVmin	3.55絕緣不發生擊穿
4	四小時高電壓試驗試驗電壓試驗時間實驗結果	KVh	2.44試樣應不擊穿
5	絕緣熱延伸試驗實驗條件空氣溫度載荷時間機械應力負載下伸長率（最大）冷卻后永久伸長率（最大）	℃ Min N/cm2 % %	200±3 15 120 175 15

產品命名

1）電纜型號用字母及數字含義

T ...................................................................... 銅導體（省略）

L .......................................................................... 鋁導體

YJ ......................................................................... 交聯聚乙烯（XLPE）絕緣

V .......................................................................... 聚氯乙烯（PVC）護套

Y ........................................................................... 聚乙烯（PE）護套

產品型號（見表2）

表2 產品型號

型號		產品名稱	適用范圍及環境
銅芯	鋁芯	產品名稱	適用范圍及環境

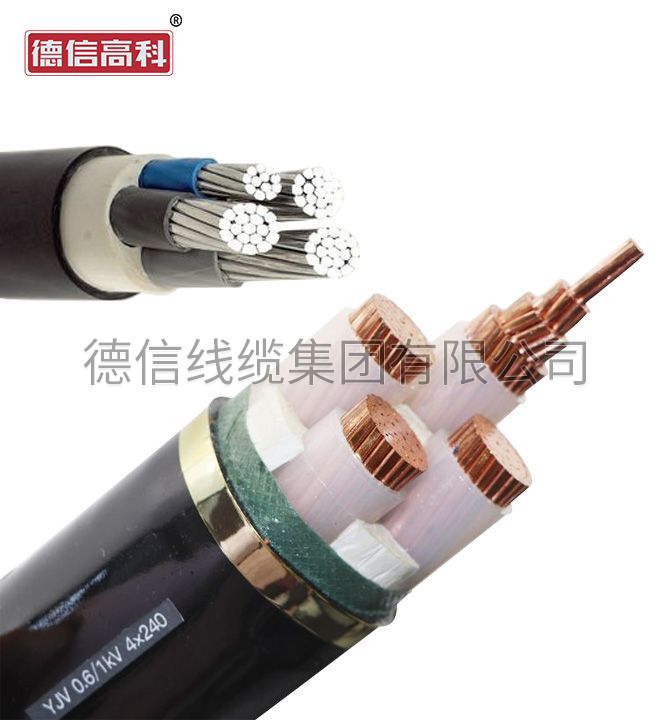

YJV	YJLV	交聯聚乙烯絕緣聚氯乙烯護套電力電纜	室內、隧道、管道、電纜溝等
YJY	YJLY	交聯聚乙烯絕緣聚烯烴護套電力電纜	室內、隧道、管道、電纜溝等
YJV22	YJLV22	交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜	室內、隧道、管道、電纜溝、地下直埋、可承受機械壓力

產品規格（表3）

表3 產品規格

規格尺寸及重量（規格尺寸及重量見表4~5）

表4 0.6/1KV單芯交聯聚乙烯絕緣電力電纜

表5 0.6/1KV多芯交聯聚乙烯絕緣電力電纜

續表
